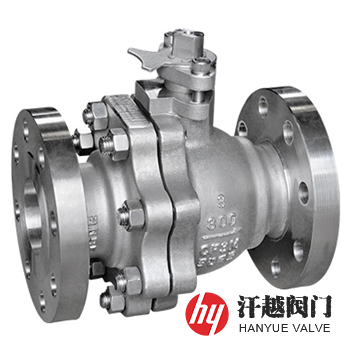

美標不銹鋼球閥產品概述
Q41F、Q41Y美標不銹鋼球閥屬端部連接形式為法蘭的直通浮動球球閥，它的閥體可以是一體式的，也可以是兩片式或三段式的，材料采用如A351 CF8、A351 CF3、A351 CF8M、A351 CF3M等不銹鋼鑄件，球體材質為A182 F304、A182 F304L、A182 F316、A182 F316L等不銹鋼鍛件，硬密封的在其表面噴涂硬質合金。該閥法蘭尺寸和結構長度均為美標標準，設計制造按API 6D-2014或API 608-2008及ASME B16.34-2013等。
Q41F、Q41Y美標不銹鋼球閥主要安裝在工業管線中，用于切斷、分配、調節和改變管路中氣體、水、蒸汽、油品、泥漿以及各種類型的酸、堿、鹽等腐蝕性介質的流動方向。
美標不銹鋼球閥部件材料
序號 | 部件名稱 | 材料名稱 | |||
1 | 閥 體 | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
2 | 連 接 體 | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
3 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金 | |||
4 | 球 體 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
5 | 閥 桿 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
6 | 填 料 | 柔性石墨環、V形聚四氟乙烯、碳纖維編織 | |||
7 | 螺 栓 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
8 | 螺 母 | A194 8 | A194 8 | A194 8M | A194 8M |
美標不銹鋼球閥技術規范
公稱壓力 | Class150 | Class300 | Class600 | Class900 |
殼體試驗壓力 | 3.0MPa | 7.5MPa | 16.5MPa | 22.5MPa |
液體高壓密封試驗壓力 | 2.2MPa | 5.5MPa | 12.1MPa | 16.5MPa |
氣體低壓密封試驗壓力 | 0.6MPa | 0.6MPa | 0.6MPa | 0.6MPa |
設計制造 | API 6D-2014、API 608-2008、ASME B16.34-2013 | |||
結構長度 | API 6D-2014、ASME B16.10-2017 | |||
連接法蘭 | ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等 | |||
檢驗試驗 | API 6D-2014、API 598-2016 | |||
美標不銹鋼球閥外型尺寸
公稱壓力 Class | 公稱尺寸 NPS | 尺寸 | |||||
L | D | D1 | D2 | b-f | Z-?d | ||
150 | ? | 108 | 90 | 60.3 | 34.9 | 9.6-1.6 | 4-16 |
? | 117 | 100 | 69.9 | 42.9 | 11.2-1.6 | 4-16 | |
1 | 127 | 110 | 79.4 | 50.8 | 12.7-1.6 | 4-16 | |
1 ? | 140 | 115 | 88.9 | 63.5 | 14.3-1.6 | 4-16 | |
1 ? | 165 | 125 | 98.4 | 73.0 | 15.9-1.6 | 4-16 | |
2 | 178 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-19 | |
2 ? | 190 | 180 | 139.7 | 104.8 | 20.7-1.6 | 4-19 | |
3 | 203 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-19 | |
4 | 229 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-19 | |
5 | 356 | 255 | 215.9 | 185.7 | 22.3-1.6 | 8-22.5 | |
6 | 394 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-22.5 | |
8 | 457 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-22.5 | |
10 | 533 | 405 | 362.0 | 323.8 | 28.6-1.6 | 12-25.5 | |
12 | 610 | 485 | 431.8 | 381.0 | 30.2-1.6 | 12-25.5 | |
美標不銹鋼球閥結構圖
如果你需訂購我廠不銹鋼球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱尺寸、壓力等級、閥體和內件材質、介質溫度，本產品密封面材料可根據使用介質和工作溫度的不同需求有軟密封和硬密封等可供選擇。
