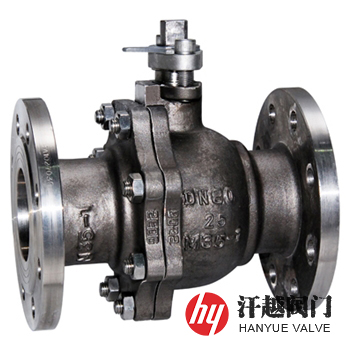

蒙乃爾合金球閥產品概述
蒙乃爾合金球閥是一種閥體、連接體、閥桿及球體等主要零部件采用M35-1、M30C、Monel 400及Monel K500等Monel合金材料鑄造或鍛造而成，用于切斷或接通管路系統中含氫氟酸介質的閥門，該材質既具有較高的強度和韌性，又具有優良的抗還原酸及強堿介質和海水等腐蝕的性能，因此通常用于氫氟酸(HF)、鹽水、中性介質、堿鹽及還原性酸介質，也適用于干燥氯氣、氯化氫氣、高溫氯氣(425℃)及高溫氯化氫(450℃)等介質，但不抗含硫介質和氧化性介質(如硝酸，含氧量高的介質)的腐蝕，因為鎳與硫和氧有劇烈反應，易形成Ni3S2和NiO。
蒙乃爾合金球閥有整體和內件兩大類型，整體型是指球閥的閥體和內件均為Monel合金，其主要用在煉油廠烷基化裝置中的氫氟酸再生塔部分以及催化劑的無灰添加劑的生產和氯堿廠高濃度氯堿液系統等工況中。內件型系指球閥的閥體為碳鋼或不銹鋼，內件材質為蒙乃爾合金，其中以碳鋼為殼體的Monel合金內件球閥主要用于煉油廠烷基化裝置HF酸系統的低溫區域及海水等介質的工況中，而閥門殼體材質為不銹鋼的蒙乃爾合金內件球閥是用在乙烯、丙烯、液氧、純氧及海水和合金其他工況中。
蒙乃爾合金球閥部件材料
序號 | 部件名稱 | 材料名稱 | |||||
1 | 閥 體 | M35-1 | M30C | Monel 400 | Monel K500 | N04400 | N05500 |
2 | 連 接 體 | M35-1 | M30C | Monel 400 | Monel K500 | N04400 | N05500 |
3 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、蒙乃爾合金+表面硬化處理 | |||||
4 | 球 體 | M35-1 | M30C | Monel 400 | Monel K500 | N04400 | N05500 |
5 | 閥 桿 | M35-1 | M30C | Monel 400 | Monel K500 | N04400 | N05500 |
6 | 填 料 | 柔性石墨環、V形聚四氟乙烯、碳纖維編織 | |||||
7 | 螺 柱 | A193 B8M | A193 B8M | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
8 | 螺 母 | A194 8M | A194 8M | A194 8M | A194 8M | A194 8M | A194 8M |
蒙乃爾合金球閥性能規范
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.6 | 3.0 | 7.5 |
液體高壓密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 7.04 | 2.2 | 5.5 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34 | |||||
結構長度 | GB/T 12221、API 6D、ASME B16.10 | |||||
法蘭尺寸 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
檢驗試驗 | JB/T 9092、GB/T 13927、API 6D、API 598 | |||||
蒙乃爾合金球閥外型尺寸
公稱壓力 Class | 公稱尺寸 NPS | 尺寸 | |||||
L | D | D1 | D2 | b-f | Z-?d | ||
150 | ? | 108 | 90 | 60.3 | 34.9 | 9.6-1.6 | 4-16 |
? | 117 | 100 | 69.9 | 42.9 | 11.2-1.6 | 4-16 | |
1 | 127 | 110 | 79.4 | 50.8 | 12.7-1.6 | 4-16 | |
1 ? | 140 | 115 | 88.9 | 63.5 | 14.3-1.6 | 4-16 | |
1 ? | 165 | 125 | 98.4 | 73.0 | 15.9-1.6 | 4-16 | |
2 | 178 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-19 | |
2 ? | 190 | 180 | 139.7 | 104.8 | 20.7-1.6 | 4-19 | |
3 | 203 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-19 | |
4 | 229 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-19 | |
5 | 356 | 255 | 215.9 | 185.7 | 22.3-1.6 | 8-22.5 | |
6 | 394 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-22.5 | |
8 | 457 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-22.5 | |
10 | 533 | 405 | 362.0 | 323.8 | 28.6-1.6 | 12-25.5 | |
12 | 610 | 485 | 431.8 | 381.0 | 30.2-1.6 | 12-25.5 | |
蒙乃爾合金球閥結構圖
如果你需訂購我廠不銹鋼球閥系列產品，咨詢時請說明浮動球還是固定球，公稱通徑、公稱壓力、閥體和內件材料牌號、使用介質、工作溫度、端部法蘭標準及法蘭密封面形式等，本產品在烷基化裝置中使用的整體Monel合金球閥和Monel合金內件球閥從安全角度考慮要求選用壓力級為CL300磅級，用于其他工況的Monel合金內件閥門，壓力級有CL150 和CL300磅，或PN1.6~6.4MPa等。
